技術亮點：

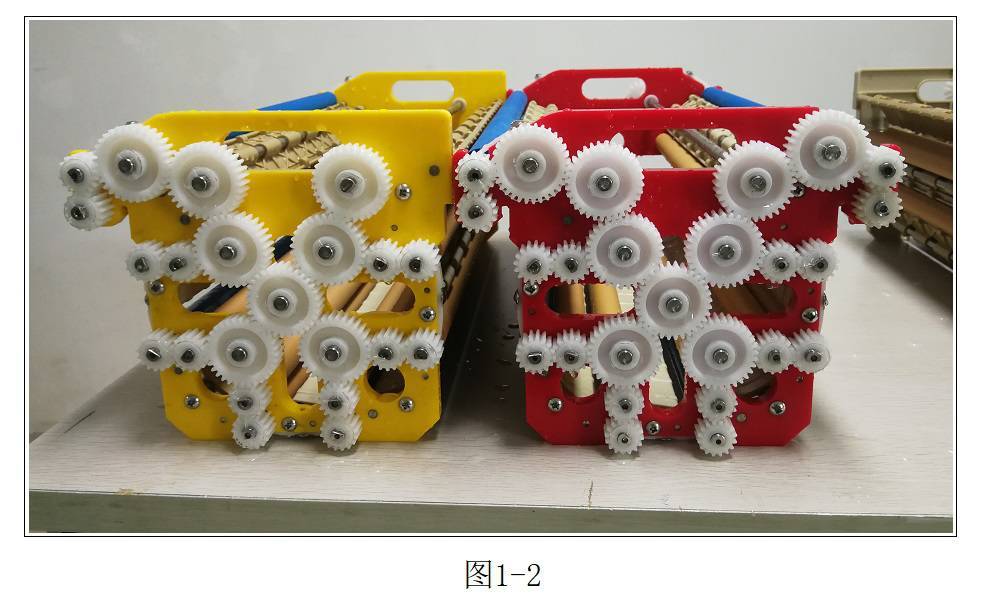

（一） DL-450L NDT的顯影、定影軸架采用進口POM材料在高精度CNC加工中心上制作成成型（如圖1-2）；軸架的加工精度進一步提高，使膠片與各導向間隙保持一致；膠片運行過程中不與導向產生碰擦，避免膠片在顯影槽內產生黑影、黑線；采用高精度PU杜幫材料滾軸，洗片機沖洗長度超過15米的膠片也不會發生跑偏現象。

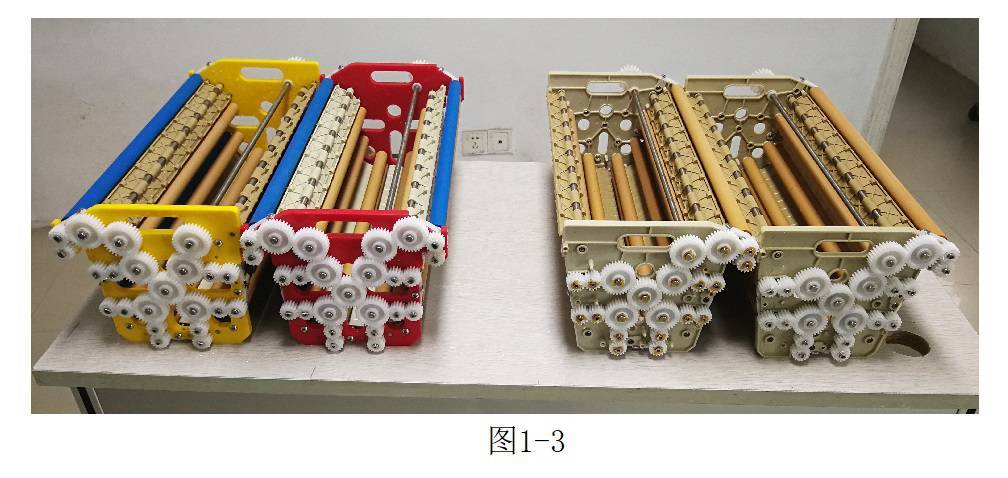

（二）洗片機由于外殼加工誤差、滾軸使用中的自然磨損、清洗軸架放回藥槽時產生的誤差，造成使用過程中軸架穩定性差，適成沖洗X光膠片時，偶爾在膠片上產生導向痕跡、不規則黑影甚至直接產生劃傷；DL-450L NDT 洗片機改變了顯影、定影、烘干三個架銜接方式如圖1-3，從而杜絕了膠片沖洗過程產生上述現象，提高了機器的穩定性。

（三） 烘干風道系統的改良。

      經過我公司的長期觀察，烘干系統對膠片沖洗質量有很大關系，根據國內外同行洗片機采用風道管后對膠片沖洗過程中質量變化情況，德力采用了風箱式烘干膠片+PWM控溫模式。從實踐來看效果非常理想，杜絕現在洗片采用水印，提高洗片質量。

技術參數：

膠片規格：    最小5×10cm  到45cm寬

運行時間：    3.2-16 分鐘 (0.1分鐘為最小調節單位）

進片速度：    15.5-76.5 cm/min

入片傳感器：  四組紅外傳感器控制進片；

洗 片 量：    354×430mm，50張/小時；（運行時間為7min時，洗片量） ；

藥槽容積：    顯影13升(配有藥水凈化裝置)、定影25升、水洗13升（四槽）；

補 充 量：    自動測試補充50-500ml/0.3㎡

顯影溫度：    從20-40℃可調節（最小設置間隔0.1度）

溫度穩定裝置：超過設定溫度1℃時該裝置啟動，穩定到設定溫度停止工作，保證洗片質量

定影溫度：    根據顯影溫度自動調節

烘干溫度：    20-70℃

水    溫：    常溫

耗 水 量：    膠片運行中2L/min

電    源：    AC 200-240V/10A   50/60Hz

重    量：    112 KG

體    積：    125×70×113(含底架) 厘米

★選 購 件：  水洗循環裝置，針對使用現場無自來水、水質不良或經常停水的場合使用



增配裝置：

· 烘干風量可調系統；

· 加大停顯時間；

· 藥液凈化過濾系統；

· 水洗進水恒溫裝置；

· 顯影液溫度超溫冷卻裝置；

· 顯影液、定影液和水洗凈化過濾裝置；

· 免維護大量程補充泵，省去傳統補充泵經常更換單向閥和波紋管的煩惱；

· 增加了洗片機內部抽濕排風系統；

· 增設液位報警系統；

· 自動上藥功能（洗片機剛開機時將自動檢測藥槽內顯影和定影定液位情況，并自動上藥）
